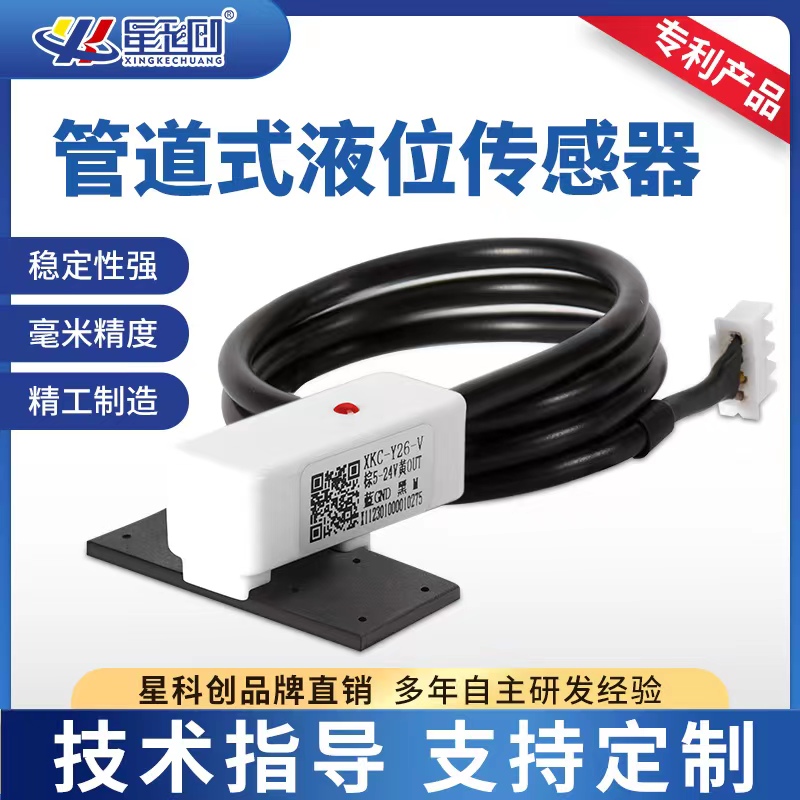

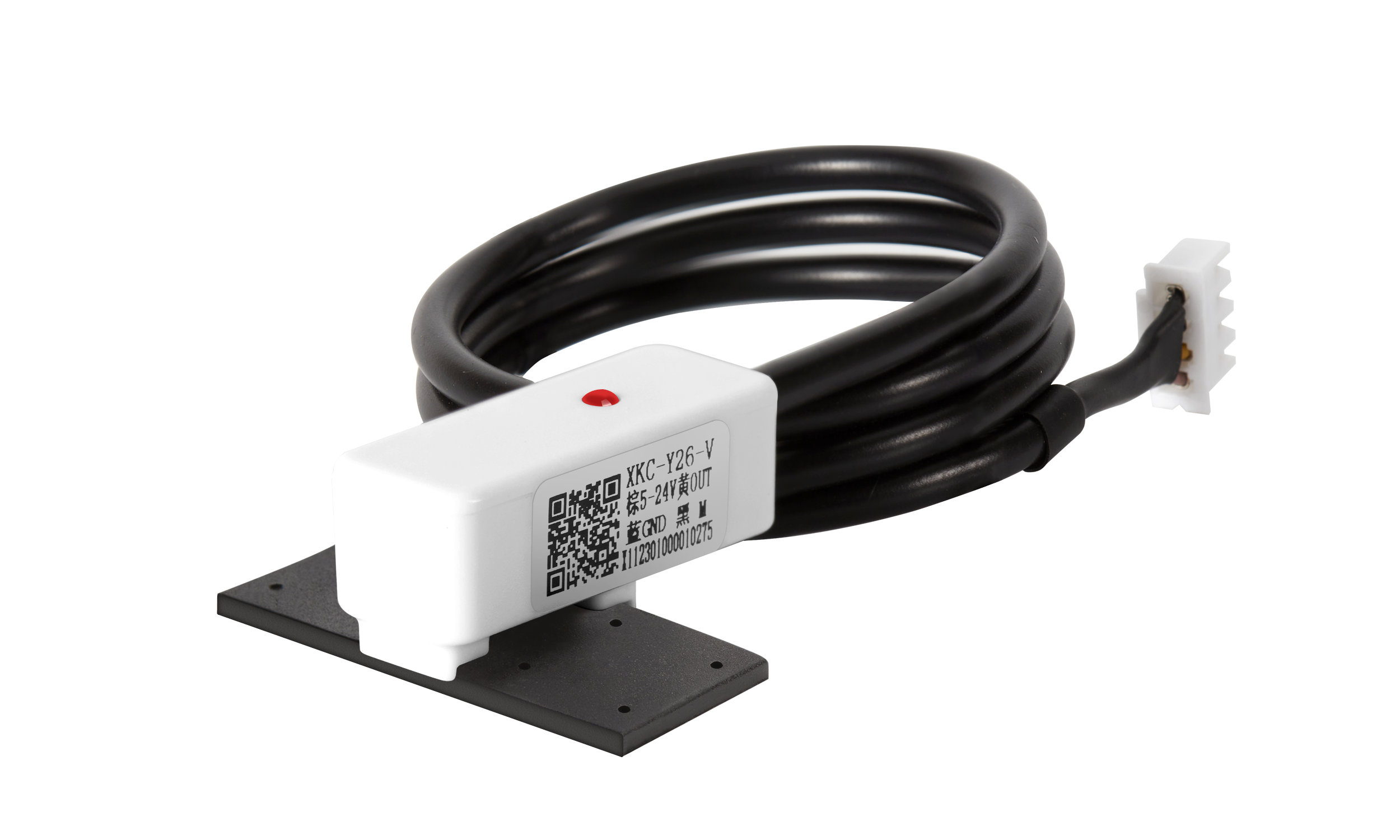

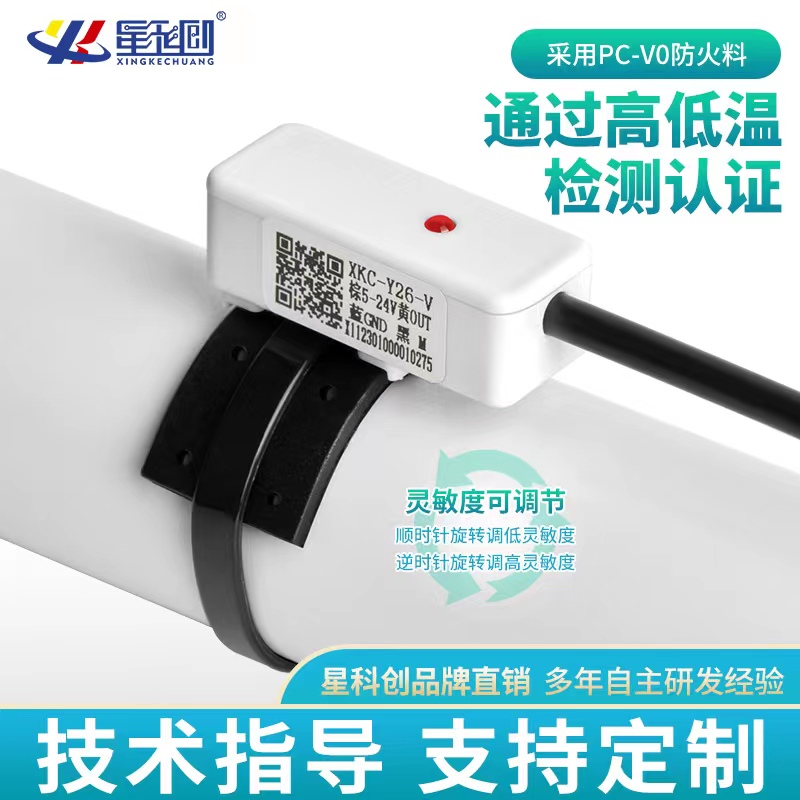

感應片可彎曲，方便固定兼容各種尺寸管道
適用於各種管道和平面容器
輸出信號：V-高低電平輸出，開關量NPN，PNP輸出
供電DC5-12V、24V
壹、產品特性:
1.XKC-Y26-XXX 非接觸式液位傳感器，適用於各種非金屬容器，產品通過檢測信號穿透非金屬容器、管道外壁感應檢測液體的方式，，而無需與液體直接接觸，不會受到強酸強堿等腐蝕性液體的腐蝕，不受水垢或其他雜物影響，即可完成在容器或管道外檢測內部有無液體。
2.產品設計智能化液位基準調整及液位記憶功能，液位狀態顯示方式，可實現多點串聯接線控制方式。可支持高低電平輸出、NPN、PNP 信號輸出控制（選型時與廠家說明即可）。
3.檢測液位準確穩定，冷、熱、沸液體皆可檢測。
4.純電子電路結構，非機械工作方式，性能穩定，持續使用壽命長。
5.高穩定性，高靈敏度，抗幹擾能力強，不受外界電磁幹擾，針對工頻幹擾及共模幹擾有做特殊處理，以兼容市面上所有的 5~24V 電源適配器。
6.使用範圍廣，感應能力強，可穿透檢測各種非金屬材質的容器、管道內液體水位，如塑料、玻璃、陶瓷等容器，感應管壁厚度可達 20mm；可適用於各種曲面、弧形、圓柱形等不規則的容器或管道的液位檢測。
7.電壓範圍寬（5~24V），適合連接各種電路及產品應用。
二、工作原理:
智能型非接觸式液位傳感器是利用水的感應電容來檢測是否有液體存在，在沒有液體接近傳感器時，傳感器上由於分布電容的存在，因此傳感器對地存在壹定的靜態電容，當液面慢慢升高接近傳感器時，液體的寄生電容將耦合到傳感器靜態電容上，使傳感器的電容值變大，該變化的電容信號再輸入到控制 IC 進行信號轉換，將變化的電容量轉換成電路信號的模擬量變化，再由 MCU 計算和判斷這個變化量的程度，當這個變化量超過壹定的閾值時就判斷為液位到達感應點。
項目名稱 | 參數 | |||
產品規格型號 | XKC-Y26-V | XKC-Y26-PNP | XKC-Y26-NPN | |
直流輸入 電壓(Vin) | (DC 5-24V) | (DC 5-12V) (DC 24V) | (DC 5-12V) (DC 24V) | |
輸出方式 | 高低電平 | 開關量(高電平有效) | 開關量(低電平有效) | |
耗電流 | ≤5mA | |||
輸出電壓(高電平) | Vin | |||
輸出電壓(低電平) | 0V | |||
輸出電流 | ≤100mA | |||
響應時間 | 500mS | |||
工作環境溫度 | -20~105℃ | |||
感應靈敏度 | 管道外徑 D(mm) | 感應容器壁或管壁厚度 L(mm) | ||
D≥100 | 20 ± 2 | |||
100>D≥80 | 15 ± 2 | |||
80>D≥60 | 12 ± 1.5 | |||
60>D≥40 | 7 ± 1.0 | |||
40>D≥30 | 5 ± 1.0 | |||
30>D≥20 | 3 ± 1.0 | |||
20>D≥10 | 1.5 ± 0.5 | |||
適用管道的直徑範圍 | ≥10mm | |||
液位精度 | ±1.5mm | |||
濕度 | 5%~100% | |||
材質 | PC V0 防火料 | |||
防水性能 | IP67 | |||
安規標準認證 | CE | |||
環保認證 | ROHS-2.0 | |||
