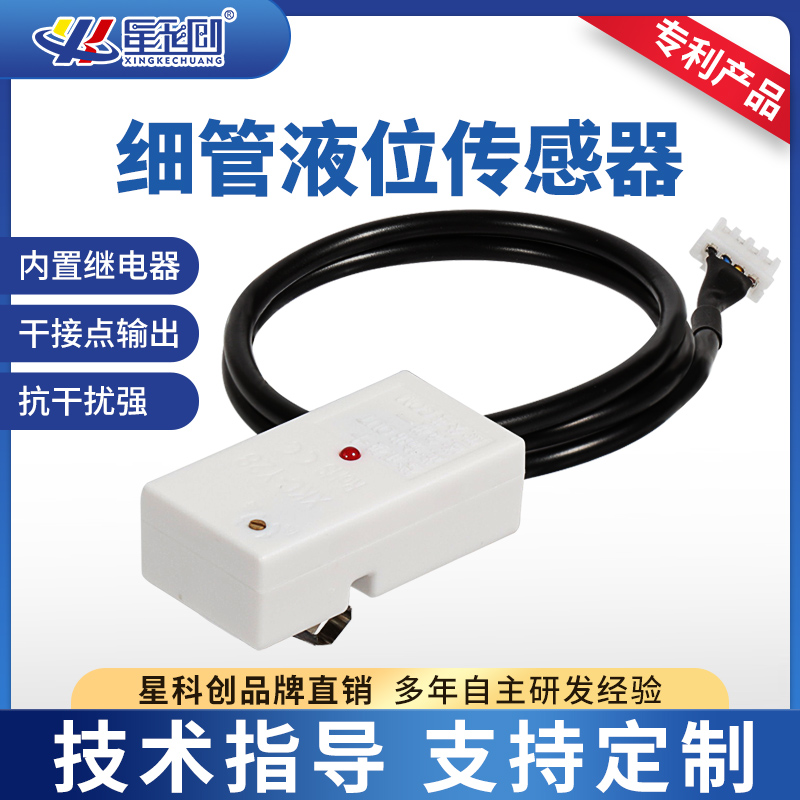

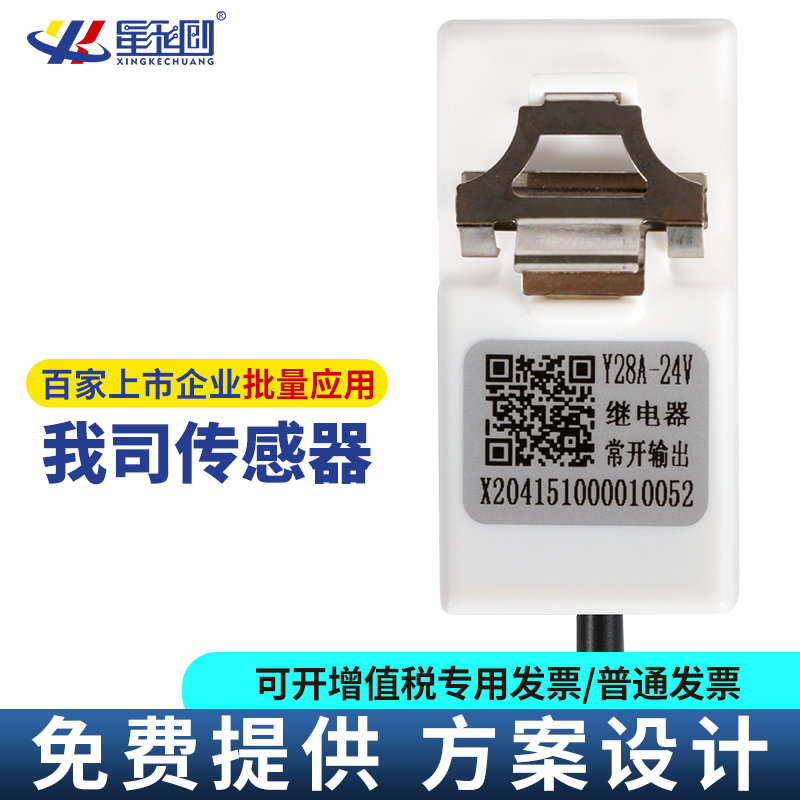

夾片式設計，固定方便可自由取下
適用於4-10mm外徑的小管
內置2A繼電器可直接驅動負載
供電DC5V、12V、24V，常開常閉輸出方式可選
壹、產品特性
1.XKC-Y28A-NO/NC/RS485 傳感器，適用於非金屬管道(管道外徑 D≤10MM)無需與液體直接接觸，不會 受到強酸強堿等腐蝕性液體的腐蝕， 不受水垢或其他雜物影響， 就可完成在容器或管道外檢測內部有無液體。
2.智能化液位基準調整及液位記憶功能，液位狀態顯示方式，可實現多點串聯接線。
3.檢測準確穩定，可檢測沸水液面。
4.純電子電路結構，非機械工作方式，性能穩定壽命耐久。
5.高穩定性，高靈敏度，抗幹擾能力強，不受外界電磁幹擾，針對工頻幹擾及共模幹擾有做特殊處理，以兼 容市面上所有的 5V,12V,24V電源適配器。
6.強大兼容性，穿透各種非金屬材質的容器管道，如塑料、玻璃、陶瓷等容器，適用於各種曲面、弧形、圓 柱形的容器或管道的液位檢測。
7.電壓可以選擇(5V,12V,24V)，適合連接各種電路及產品應用。
二、工作原理
智能型非接觸式液位傳感器是利用水的感應電容來檢測是否有液體存在， 在沒有液體接近傳感器時，傳感器上由於分布電容的存在，因此傳感器對地存在壹定的靜態電容， 當液面慢慢升高接近傳感器時，液體的寄生電容將耦合到這個靜態電容上，使傳感器的電容值變大， 該變化的電容信號再輸入到控制 IC進行信號轉換， 將變化的電容量轉換成某種電信號的變化量， 再由壹定的算法來檢測和判斷這個變化量的程度，當這個變化量超過壹定的閾值時就認為液位到達感應點。
項目名稱 | 參數 | ||
產品規格型號 | XKC-Y28A-NC | XKC-Y28A-NO | XKC-Y28A-RS485 |
直流輸入電壓(Vin) | 5V、 12V、24V | 5V、 12V、24V | 24V (可定制 12V) |
輸出方式 | 常閉 | 常開 | 通訊輸出 |
耗電流 | 13mA | ||
輸出電流 | DC24V/2A | ||
響應時間 | 500mS | ||
工作環境溫度 | -20~105℃ | ||
適用管道的直徑範圍 | 外徑 5-10 (mm) | ||
液位精度 | ±1.5mm | ||
濕度 | 5%~100% | ||
線長 | 500MM (±10MM)(批量可定制) | ||

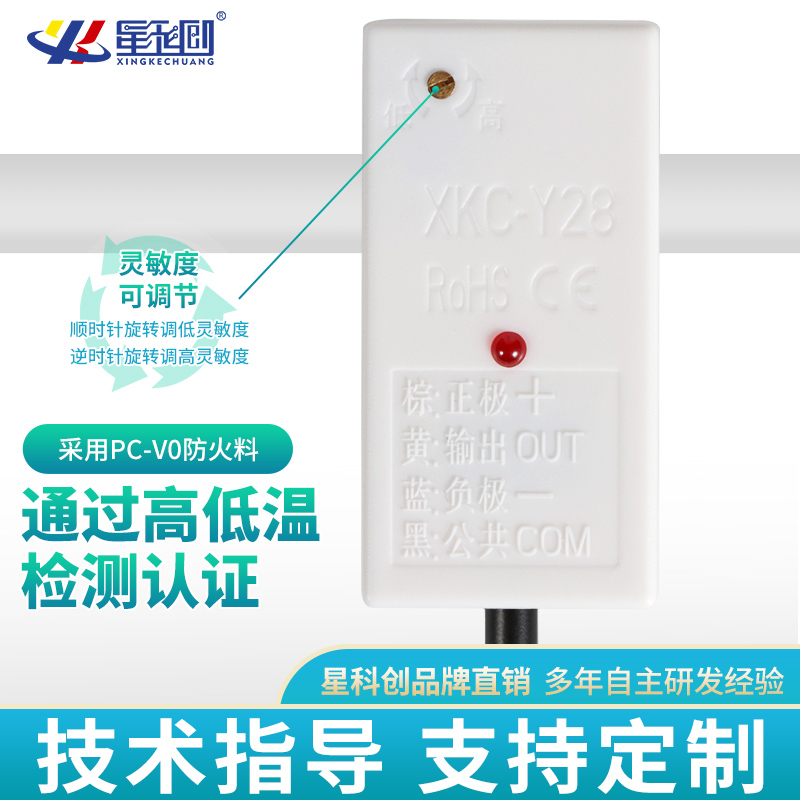

線端定義 | 棕色(電源正極)、黃色(信號輸出) 藍色(電源負極)、黑色(COM 端) | ||
材質 | PC-V0 防火料 | ||
防水性能 | IP67 | ||
安規標準認證 | CE | ||
環保認證 | ROHS2.0 | ||
