適用於平面容器和大管道容器
供電DC5-12V、24V
輸出信號：V-高低電平輸出、開關量NPN、 PNP輸出，RS485通訊
壹、產品特性：
1. XKC-Y25-XXX 非接觸式液位傳感器，適用於非金屬容器，產品通過檢測信號穿透非金屬容器、管道外 壁感應檢測液體的方式，而無需與液體直接接觸，不會受到強酸、強堿等腐蝕性液體的腐蝕破壞，不受水垢或其 他雜物影響，即可完成在容器或管道外檢測內部有無液體。
2. 可支持高低電平輸出、NPN、PNP 信號輸出（選型時與廠家說明即可）。
3. 檢測液位準確穩定，冷、熱、沸液體皆可檢測。
4. 純電子電路結構，非機械工作方式，性能穩定，持續使用壽命長。
5. 高穩定性，高靈敏度，抗幹擾能力強，不受外界電磁幹擾，針對工頻幹擾及共模幹擾有做特殊處理，以 兼容市面上所有的 5-24V 電源適配器。
6. 使用範圍廣，感應能力強，可穿透檢測各種非金屬材質的容器內液體液位，如塑料、玻璃、陶瓷等容器， 感應距離（容器壁厚）可達 20mm；液體、粉末、顆粒物均可檢測。
7. 開集電極輸出方式，電壓範圍寬（5-24V），適合連接各種電路及產品應用。
二、工作原理：
智能型非接觸式液位傳感器是利用水的感應電容來檢測是否有液體存在，在沒有液體接近傳感器時，傳感器 上由於分布電容的存在，因此傳感器對地存在壹定的靜態電容，當液面慢慢升高接近傳感器時，液體的寄生電容 將耦合到傳感器靜態電容上，使傳感器的電容值變大，該變化的電容信號再輸入到控制 IC 進行信號轉換，將變化的電容量轉換成電路信號的模擬量變化，再由 MCU 計算和判斷這個變化量的程度，當這個變化量超過壹定的閾 值時就認為液位到達感應點。
項目名稱 | 參數 | |||
產品規格型號 | XKC-Y25-V | XKC-Y25-RS485 | XKC-Y25-PNP | XKC-Y25-NPN |
直流輸入 電壓(Vin) | DC5V-24V | 24V (可定制 12V) | DC 5V-12V 和 DC24V | DC 5V-12V 和 DC24V |
輸出方式 | 高低電平 | 通訊輸出 | 開關量(高電平有效) | 開關量(低電平有效) |
電源紋波要求 | ≤200 mV | |||
耗電流 | 5mA | |||
響應時間 | 500mS | |||
工作環境溫度 | -20~105℃ | |||
濕度 | 5%~100% | |||
感應厚度 (靈敏度)範 圍 | ≤20mm (容器壁厚) | |||
液位精度 | ±1.5mm | |||

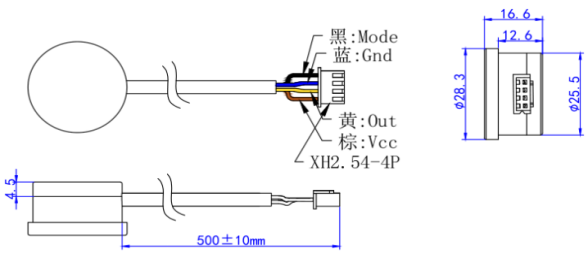

線長 | 500MM (±10MM)(批量可定制) | |||
線端定義 | 棕色(VCC)、黃色(信號輸出) 藍色(GND)、黑色(信號選擇端) | |||
材質 | PC-V0 防火料 | |||
防水性能 | IP67 | |||
安規標準認證 | CE | |||
環保認證 | ROHS-2.0 | |||
