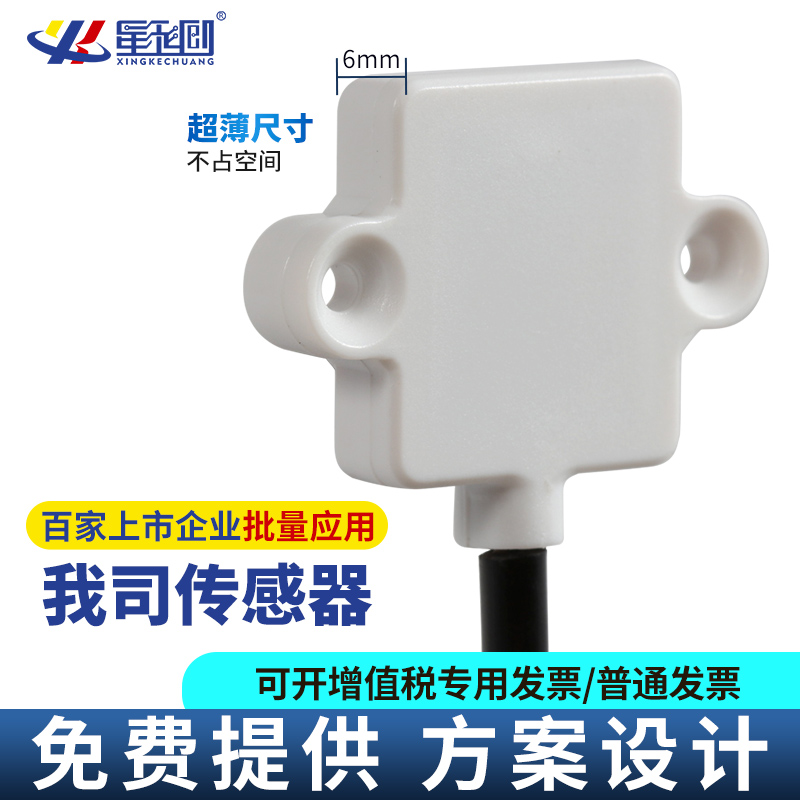

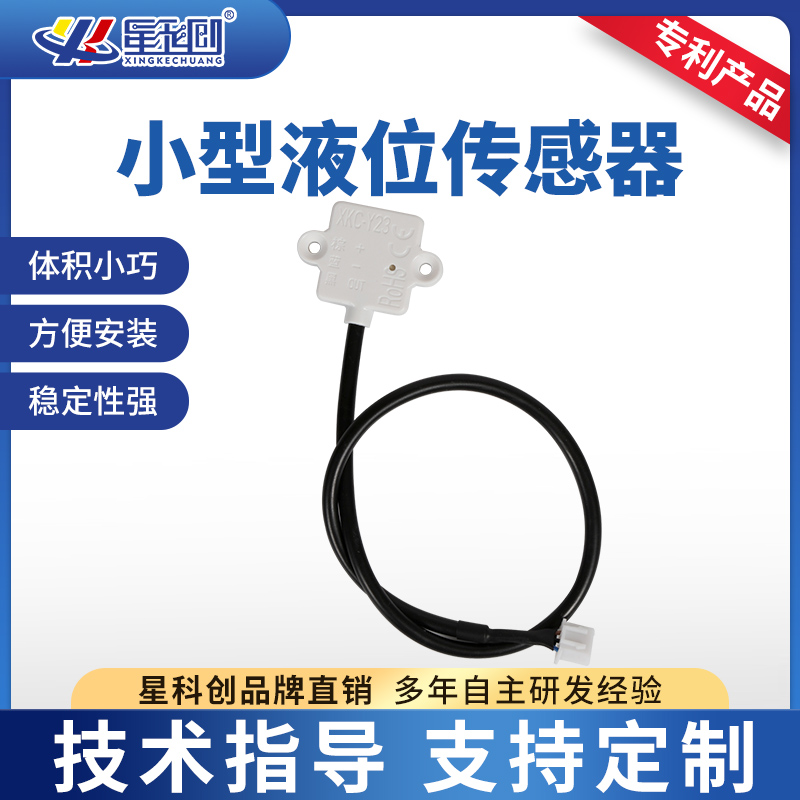

體積小巧、超薄設計，功耗低

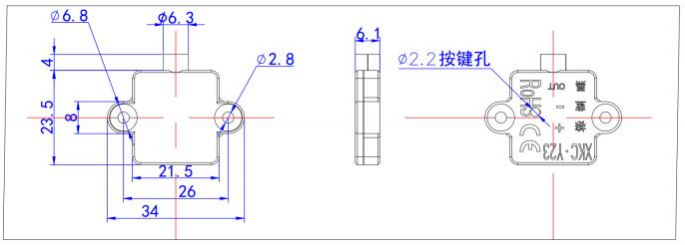

螺絲固定，適用於平面容器檢測
供電DC5V。輸出信號：V-高低電平輸出、開關量NPN 輸出
壹、產品特性
非接觸式液位傳感器， 適用於非金屬容器外壁而無需與液體直接接觸， 不會受到強酸強堿等腐蝕性液體的腐 蝕，不受水垢或其他雜物影響。
檢測準確穩定，可檢測沸水液面。
純電子電路結構，非機械工作方式，性能穩定壽命耐久。
高穩定性，高靈敏度， 抗幹擾能力強，不受外界電磁幹擾，針對工頻幹擾及共模幹擾有做特殊處理，以兼容 市面上的 5V 電源適配器。
強大兼容性， 穿透各種非金屬材質的容器， 如塑料、玻璃、陶瓷等容器， 感應距離可達 15mm； 液體、粉末、 顆粒物均可檢測。
高低電平輸出方式，適合連接各種電路及產品應用。
二、工作原理
智能型非接觸式液位傳感器是利用水的感應電容來檢測是否有液體存在， 在沒有液體接近傳感器時， 傳感器 上由於分布電容的存在， 因此傳感器對地存在壹定的靜態電容， 當液面慢慢升高接近傳感器時，液體的寄生電容 將耦合到這個靜態電容上， 使傳感器的最終電容值變大，該變化的電容信號再輸入到控制 IC 進行信號轉換， 將變 化的電容量轉換成某種電信號的變化量， 再由壹定的算法來檢測和判斷這個變化量的程度，當這個變化量超過壹 定的閾值時就認為液位到達感應點。
項目名稱 | 參數 |
輸入電壓(Vin) | DC 5V |
紋波與噪聲電壓 | <100mVp-p |
耗電流 | 5mA±2mA |
輸出方式 | NPN， 高低電平 |
輸出電流 | ≤100mA |
響應時間 | 500mS |
工作環境溫度 | -20~105℃ |
感應厚度(靈敏度)範圍 | ≤15mm |
液位精度 | ±3mm |
濕度 | ≤100% |

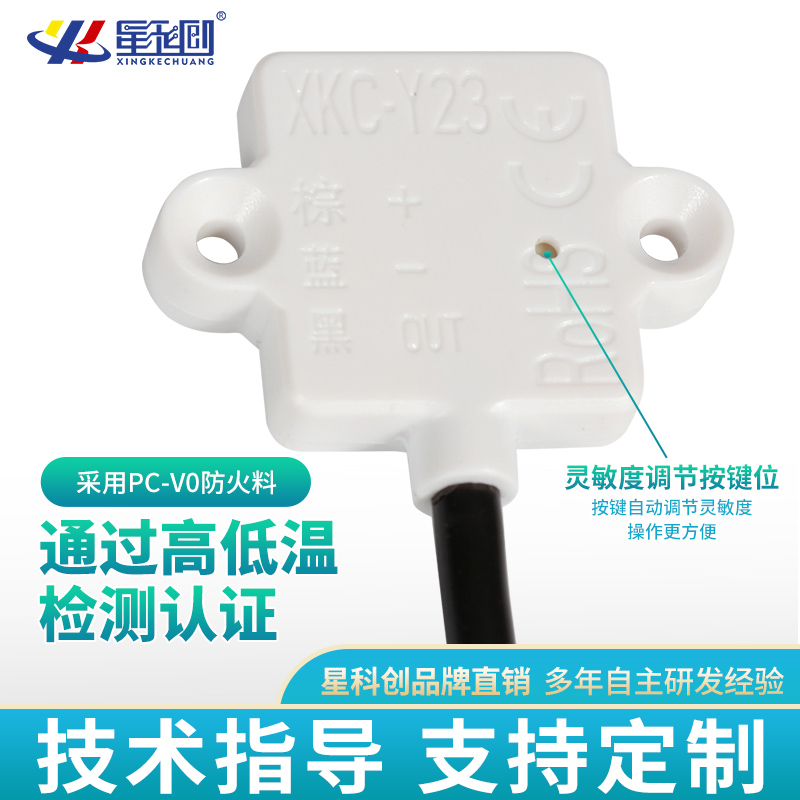

材質 | PC-V0 防火材料 |
防水性能 | IP67 |
安規標準認證 | CE |
環保認證 | ROHS-2.0 |
