全自動感應，可定制（光敏控制）
靈敏度高、可靠性強
輸出信號：V- 高低電平輸出、開關量 NPN、繼電器 輸出
壹、產品參數

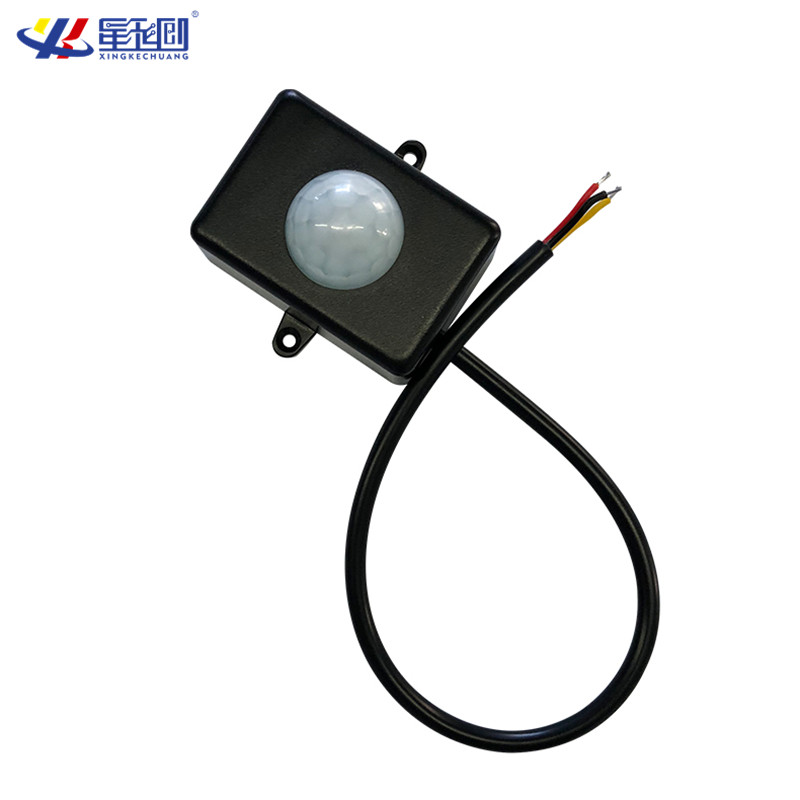

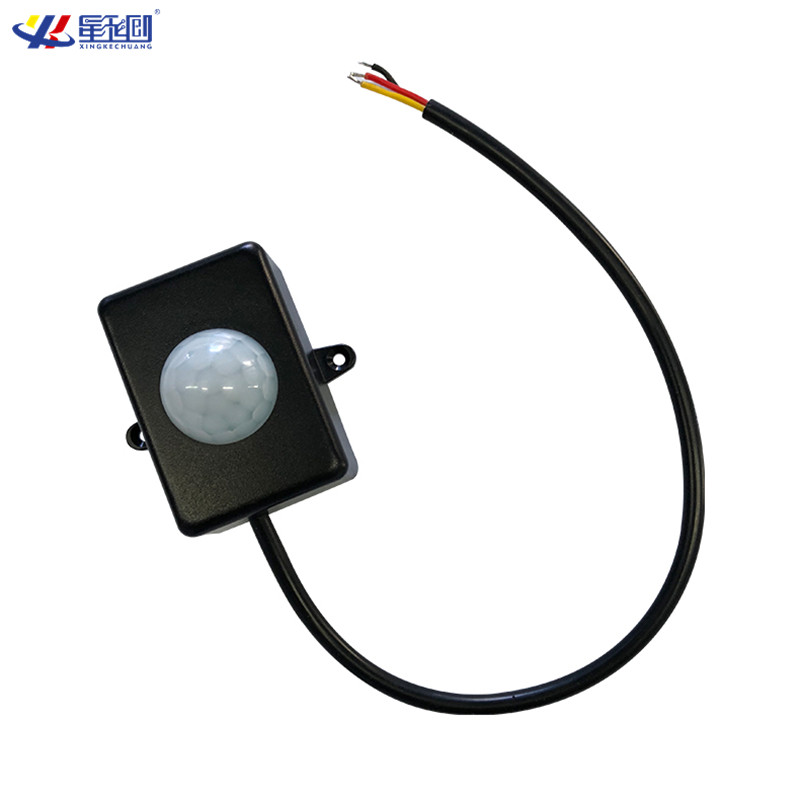

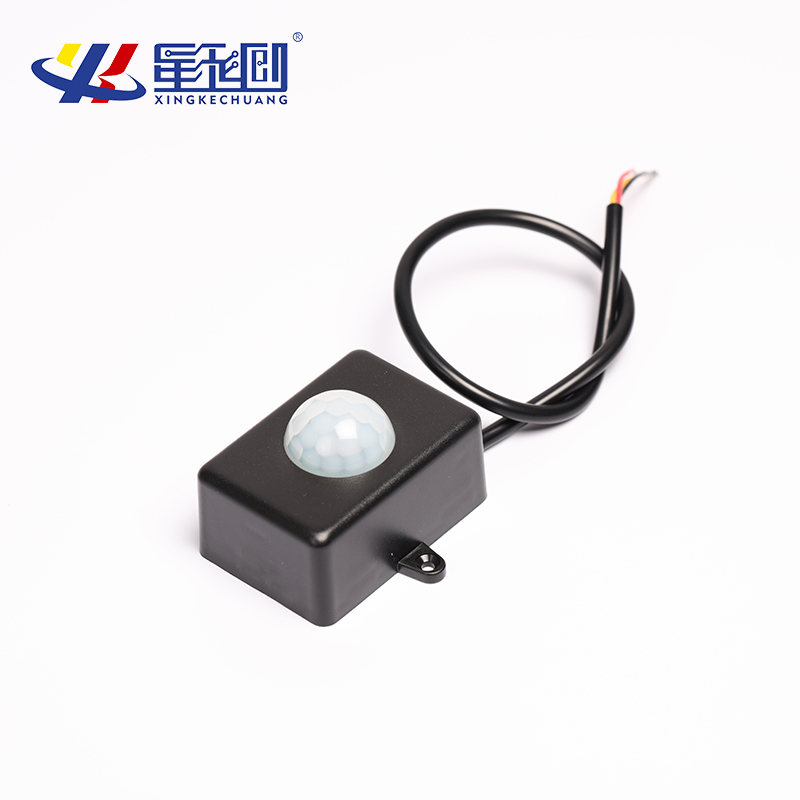

XKC-003K4是基於紅外線技術的自動控制產品。靈敏度高、可靠性強、超低電壓工作模式。廣泛應用於各類 自動感應電器設備。
二、產品特點
1.全自動感應:人進入其感應範圍則輸出高電平,人離開感應範圍則自動延時關閉高電平輸出低電平。 2.光敏控制(可選擇,出廠時未設):可設置光敏控制,白天或光線強時不感應。
3.兩種觸發方式(可跳線選擇):
a.不可重復觸發方式:即感應輸出高電平後,延時時間至結束輸出將自動從高電平變為低電平。
b.可重復觸發方式:即感應輸出高電平後,在延時時間段內如果有人體在其感應範圍活動,其輸出將壹直保持高電 平,直到人離開後才延時將高電平變為低電平(感應模塊檢測到人體的每壹次活動後會自動順延壹個延時時間段並 且以最後壹次活動的時間為延時時間的起始點)。
4.具有感應封鎖時間(默認設置:1s 以內):感應模塊在每壹次感應輸出後(高電平變成低電平),可以緊跟著設置壹 個封鎖時間段,在此時間段內傳感器不接受任何感應信號.此功能可以實現“感應輸出時間”和“封鎖時間”兩者
的間隔工作,可應用於間隔探測產品.同時此功能可有效抑制負載切換過程中產生的各種幹擾。
5.工作電壓範圍寬: 默認工作電壓 DC5V-12V。
6.微功耗:靜態電流<200 微安。
7.輸出高低電平信號/NPN/繼電器輸出:可方便與各類電路實現對接。
8.感應延時輸出時間可調(約 5-300 秒) ,感應距離可調(7 米以內) 。
三、 產品應用
1.人體感應燈具。
2.人體感應玩具。
3.安防產品。
4.工業自動化控制。
5.自動感應電器設備。
6.電池供電自動控制等。
工作電壓範圍 |
DC5-12V |
靜態電流 | <200uA |
輸出類型 | 高低電平(高 3.3V/低 0V) / NPN/繼電器(常開/常閉) /驅動 2A LED |
觸發方式 | L 不可重復觸發/H 可重復觸發(默認) |
延時時間 | 默認 5S (5-300S 可調) |
封鎖時間 | 默認 1S 左右 |
電路板外形尺寸 | 32mm*24mm |

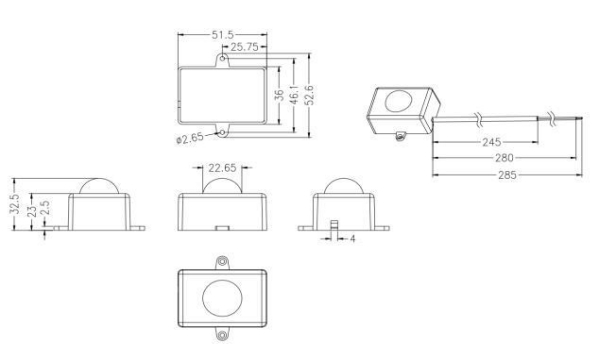

外殼尺寸 | 52L*36W*23H mm (黑色),安裝孔 Φ2.5 |
引出線長度 | ≈ 28 cm |
感應角度 | <110 度錐角 |
感應距離 | 7 米以內 |
工作溫度 | -20~85℃ |
感應透鏡尺寸 | 直徑:23mm(默認) |
序號 | 型號 | 輸出信號 |
1 | XKC-003K4-V | 高低電平(高 3. 3V/低 0V)輸出電流<3 mA |
2 | XKC-003K4-N | NPN 集電極開路輸出(常開) 負載電流 <300mA |
3 | XKC-003K4-M | 繼電器幹觸點輸出(常開)觸點最大電流 3A |
4 |
XKC-003K4-MC | 繼電器幹觸點輸出(常閉)觸點最大電流 3A |
5 |
XKC-003K4-LED2A |
可直接驅動 LED， 驅動最大電流 2A |
